よくある質問

ご覧になりたいFAQの内容を
選択してください。

製品に関すること

  • Q.1 プルタイプとプッシュタイプの違いはなんですか?

    プルもプッシュも通電で吸引しますが、プッシュタイプはプランジャーに組み込まれたプッシュバーが反対側に貫通しており吸引と同時に突出します。

  • Q.2 自己保持ソレノイドとTPPソレノイドの違いはなんですか?

    自己保持ソレノイドはONで吸引し、OFFでも永久磁石により吸着状態を保持します。+とーを反対にすることで保持状態を解除します。TPPソレノイドは+とーを交換することでプランジャーを押し出し及び引き込みます。どちらの状態もOFF時には永久磁石で保持します。

  • Q.3 寿命はどれくらいですか?

    一概には言えませんが、目安として水平無負荷状態で数十万~数百万回程度です。ソレノイドの寿命は表面処理の剥がれが原因になります。重い負荷で使用したり、横方向からの偏荷重が加わると寿命は短くなります。

  • Q.4 突入電流は流れますか?

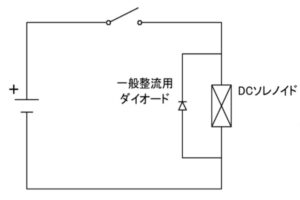

    DCソレノイドで突入電流は流れませんが、電源を切ったときに逆起電力が起こります。サージ保護のために回路にダイオード(400V耐圧 1A以上)をとりつけることをおすすめします。

  • Q.5 おすすめのサージキラーはありますか?

    回路にダイオードを取り付けるのが一般的です。400V耐圧 1A以上のダイオードをご使用ください。例えばこのようなダイオードです。

    https://jp.rs-online.com/web/p/rectifier-diodes-schottky-diodes/4017383/

  • Q.6 残留磁気とはなんですか?

    ソレノイドの磁性体が磁化し、通電をやめても残留した磁力によってソレノイドが吸着状態になってしまうことです。Eリングやワッシャーが付いた製品は、プランジャーと内部の鉄心が接触しないので残留磁気の影響はほぼありません。

  • Q.7 応答速度はどれくらいですか?

    製品や使用状況によって大きく異なるため一概には言えませんが目安としては、CA1040タイプで無負荷、ストローク5mmで10~20ミリ秒です。

  • Q.8 動作速度を速くする方法を教えてください。

    ソレノイドの吸引力を大きくすると速度も速くなります。

  • Q.9 リード線の仕様は?

    180mm~200mmです。先端は5mm~7mm程剥いています。UL1007 AWG20、AWG22、AWG24を使用しています。

  • Q.10 2本の白いリード線はどちらが+/-でしょうか?

    ソレノイドは+/-極を変えることで発生する磁界のN/S極を変えることができますが、可動鉄心が鉄製なので磁極に関係なく吸引されます。リード線が黒または赤色の場合は+/-の方向があります。

  • Q.11 外形図の状態はON/OFFどちらの状態ですか?

    カタログの外形図は通電状態(ON)です。可動鉄芯が本体に接触しているストローク”0″の状態です。戻りバネ付きプッシュソレノイドは吸着状態(ON)と復帰状態(OFF)を併記しています。

  • Q.12 動作範囲は“吸引ストローク特性”グラフに記載されている範囲内ですか?

    ソレノイドは電磁石ですので、本体から離れるほど磁力は小さく不安定になります。グラフ中のストロークは水平状態にしたとき可動鉄芯が安定して吸引される範囲です。それ以上も動作しますが、吸引力のバラつきはストロークが大きくなるほど大きくなります。

  • Q.13 プランジャーは回したり抜いたりできますか?

    通電していないときはフリーの状態なので自由に回転、抜き出すことができます。バネ付きの製品はプランジャーを抜き出すことはできません。

  • Q.14 通電をやめたらプランジャーは元の位置に戻りますか?

    戻りバネ付きは戻りますが、バネがついていない製品は吸着した位置で止まります。プランジャーを下向きで使用すれば自重落下しますが、残留磁気の影響で落下しない可能性もあります。戻りバネや外部の負荷で戻す機構が必要です。

  • Q.15 CB1037の先端キャップの材質はなんですか?

    POMです。

  • Q.16 吸引力のバラつきはどれくらいですか?

    ±10%です。

  • Q.17 バネ付きのプルソレノイドはありますか?

    プルソレノイドにはありません。プッシュソレノイドCBS0730・CBS1240、ロングストロークソレノイドCH1284、5VソレノイドSSBC0830・SSBH0830はプランジャーにすり割りとピン穴加工がされているのでバネ付きのプルソレノイドとしてご使用いただけます。

  • Q.18 抵抗値(Ω)の意味はなんですか?

    コイルの抵抗値を示しています。ソレノイドは電磁石であり、通電している間は温度上昇を続け、ある温度を超えると破損します。温度上昇を抑えるためには電圧と通電率を考慮して適正な抵抗値を選択することが大事です。

  • Q.19 使用定格表の6%や50%の意味はなんですか?

    通電率を表しています。ON・OFFの合計時間に対するON時間の割合です。ソレノイドはコイルの抵抗値が低いほど大きな電流が流れ、強い吸引力を得られますが、その分温度上昇も著しくなります。ある温度を超えると破損するため通電率を守る必要があります。

  • Q.20 通電は何分くらい可能ですか?

    通電率によって最大通電時間はそれぞれ以下の通り決められています。

    6%=15秒、10%=30秒、25%=2分、40%=4分、50%=7分

  • Q.21 連続通電の製品は、何時間まで通電可能ですか?

    特に決まっておりません。ソレノイドの温度上昇はある一定のところで飽和するため、飽和点が105℃以下(A種絶縁)であればそれが原因で故障することはありません。使用状況によっては(周囲温度が高いなど)105℃を超える可能性も考えられますので、十分に実験することを推奨致します。

  • Q.22 遮断時間を教えください。

    <例>通電率6%の製品に1秒ONする場合、OFF時間をXとし、比例式から 6:94=1:X X=15.6 OFF時間は16秒となります。

  • Q.23 最大電圧と最大電力はどれくらいですか?

    最大電圧はDC24Vです。最大電力は製品により異なるので計算式から求めてください。(P=E^2/R)

  • Q.24 電流値を教えてください。

    製品によって異なりますのでオームの法則から電圧(V)÷抵抗値(Ω)で計算してください。

  • Q.25 使用温度範囲はありますか?

    ‐5℃~40℃(氷結なきこと)です。

  • Q.26 ソレノイドがすぐに熱くなります。

    ソレノイドを使用するにあたり、印加電圧と温度上昇は密接な関係にあります。印加電圧が大きいと相応の吸引力を得ることができますが、ソレノイドの温度は急激に上がり、印加電圧が低いとなだらかに上昇します。そのため通電率を守ってご使用ください。

  • Q.27 電池駆動のソレノイドはどれですか?

    DC5VかDC6Vの製品をお選びいただき、単三電池4個ご準備ください。9V角電池では電流不足により動作しない場合があります。

  • Q.28 DC24Vのグラフしかないが12Vでも同じですか?

    ソレノイドの吸引力はおよそ消費電力に比例するため電圧が異なっても消費電力が同じであればほぼ同等です。グラフは保証値ではなく実力の参考値(平均値)です

  • Q.29 特性グラフの線がバネを下回っているのは動かないのですか?

    バネ装着状態での吸引力ですので動作します。

  • Q.30 TPPソレノイドの駆動回路を教えてください。

    外形図の回路図をご参照ください。

  • Q.31 自己保持ソレノイドで回路に書かれているRはなんですか?

    自己保持ソレノイドの吸着状態を解除するには吸引と反対の電流を流し、なおかつ、消費電力が強くても弱くても吸着状態は解除されません。Rはその消費電力を調整するための抵抗のことです。

    Rの計算についてはhttp://www.takaha.co.jp/technological/type.html#a_03をご参考ください。

  • Q.32 動作の途中で物理的に停止させると壊れますか?

    特に問題はありません。

  • Q.33 抵抗値を計っても測定できません。

    抵抗値が∞であらわれる場合はコイルの断線が考えられます。よくある事例として、取付ねじが長すぎてコイルを破損させていることがあります。

  • Q.34 制御はどうしたらいいですか?

    特別な制御方法はありませんが、抵抗値の低い製品をご使用する場合、大きな電流が流れます。リレーや回路基板で制御する場合はその点にご留意ください。

  • Q.35 吸引力を抑える方法はありますか?

    電圧を低めに調整するか、バネを強いものに交換し調整します。

  • Q.36 公開されている情報より詳細な図面を入手できますか?

    管理図面はお出しすることはできませんが必要な箇所を教えていただければ加工公差などをお伝えすることは可能です。

  • Q.37 コイルの巻き数、電線の直径を教えてください。

    製品内部のことになりますので、特別な理由がない限り開示はしておりません。

こんなソレノイドありますか?

  • Q.1 プッシュソレノイドで扉を直接ロックできますか?

    プッシュソレノイドをカンヌキのように直接ロックすることは推奨しておりません。機構を設けるかスリムロックをおすすめします。

  • Q.2 吸引力の強いソレノイドはどれですか?

    基本的に、サイズが大きいほど吸引力は強いです。また、同じサイズでは抵抗値が小さい程、吸引力は大きくなります。

  • Q.3 ボタンを押して自動化したいです。

    押す力、ストローク、使用時間(何秒ON、何秒OFF)、使用電圧を教えていただけると機種の絞り込みができます。

  • Q.4 スプレーを押すのに最適なのは?

    押す力、ストローク、使用時間(何秒ON、何秒OFF)、使用電圧を教えていただけると機種の絞り込みができます

  • Q.5 捺印機を作りたい。

    弊社で内製している捺印機です。DC24Vで抵抗値53ΩのCA10530530を使用しています。

  • Q.6 タッチパネルを押したい。

    CB0730やCBS0730のプッシュバーにタッチ用チップを装着することでスマホ画面にタッチ可能です。

  • Q.7 水滴がかかるところで使用できますか?

    故障の原因となりますので使用できません。そのほか、氷結、結露及び粉塵等にも対策が必要です。

  • Q.8 消音ソレノイドはありますか?

    まったく無音の製品はありません。プランジャーにゴムワッシャーがついている製品は消音に優れています。

  • Q.9 チューブラソレノイドはありますか?

    ありません。

  • Q.10 ACソレノイドはありますか?

    ありません。

  • Q.11 他社製品と同等製品を教えてほしい。

    型番や図面、製品のスペックを教えていただけるとお調べいたします。

  • Q.12 車のソレノイドの代替品はありますか?

    車載用製品は特別に設計されているため、代替品として推奨していません。

規格に関すること

  • Q.1 RoHSに適合していますか?

    2011/65/EU(2015/863/eu)に適合しています。証明書が必要な場合はお問い合わせください。

  • Q.2 UL認証の材料を使用していますか?

    UL認証品及び同等品を使用しています。

  • Q.3 REACH規則に適合していますか?

    REACH等の規格調査につきましては仕様書を取り交わした量産品のみ対応となります。

  • Q.4 CEマークに対応していますか?

    対応していません。

  • Q.5 デクロランプラスは対応してますか?

    弊社ソレノイドは今後の生産分についてはデクロランプラス非含有となりますが、
    ネット販売品につきましては在庫品からの出荷となるため、
    基本的に含有及び非含有を識別して出荷しておりませんん。デクロランプラス非含有品を
    ご希望の場合は別途ご連絡お願い致します。

カスタムに関すること

  • Q.1 どんなカスタムができますか?

    こちらのページをご覧ください。

    http://www.takaha.co.jp/technological/method.html

    記載されている以外にも対応可能ですのでお問い合わせください。

  • Q.2 温度ヒューズの取り付けは可能ですか?

    100ロットから対応可能です。詳しくはお問い合わせください。

  • Q.3 プッシュソレノイドにM3、M4ねじ加工できますか?

    100ロットから対応可能です。CBSシリーズのソレノイドはM3ねじ加工がされています。

  • Q.4 リード線の出し向きを変更できますか?

    100ロットから対応可能です。詳しくはお問い合わせください。

注文に関すること

  • Q.1 送料はいくらですか?

    発送地域、輸送便によって異なりますのでこちらのページでご確認ください。
    http://www.takaha.co.jp/product/use/index.html#a_02

  • Q.2 プランジャーだけ別売りしていますか?

    プランジャーの別売りはしていません。

  • Q.3 コイル単体で注文できますか?

    対応していません。

  • Q.4 決済方法は何がありますか?

    クレジットカード、Amazon Pay、代金引換、銀行振込、郵便振込、コンビニ後払いをご利用いただけます。

  • Q.5 納期はどれくらいですか?

    1~10個は当日(営業日15時までのご注文)、11~30個は5営業日以内に出荷します。それ以上は納期ご連絡いたします。

  • Q.6 代理店を教えてください。

    岡本無線電機川北電興コウデン三富商店です。千石電商モノタロウ(一部商品のみ)でもご購入いただけます。 店頭販売は千石電商秋葉原本店にて一部商品のみお取り扱いがあります。

  • Q.7 法人ではなく個人でも購入できますか?

    個人でも購入できます。ご購入の流れをご覧ください。

    http://www.takaha.co.jp/product/buying/index.html

  • Q.8 見積書を発行できますか?

    見積書依頼フォームよりご依頼ください。

    https://ssl.shopserve.jp/takaha.hs/enq/enquete.cgi

  • Q.9 領収書を発行できますか?

    可能です。ご注文の際「通信欄」に領収書発行希望の旨をご記載ください。銀行・郵便振込、コンビニ払いの場合はご入金確認後に発行いたします。

  • Q.10 該非判定書を発行できますか。

  • Q.11 公費購入に対応していますか?

    可能です。書類やお取引条件等ご相談ください。学割もご利用できます。

  • Q.12 コンビニ支払いの払込票が届きません。

    別会社から発送されており、お時間がかかることがあります。2週間を過ぎても届かない場合はご連絡ください。

  • Q.13 注文(型番、数量)を間違えました。

    発送前でしたら変更可能ですのでご連絡ください。Amazon Payの場合は変更できないためキャンセルして再度ご注文ください。

  • Q.14 注文をキャンセルできますか?

    発送前でしたらキャンセル可能です。発送後のキャンセルは送料お客様負担での返品となります(返品は未使用に限ります)。

  • Q.15 海外へ発送できますか?

    海外への発送は英語サイトよりご注文ください。

    https://www.takaha-japan.com
