バネの選び方①プランジャー径からバネ内径1を選ぶ |
バネ寸法等項目 |
バネの取付け方法①「ワッシャーをはずす」
＜使用製品＞バネ: 20830083 ソレノイド: CA08370720(24V通電率50%)

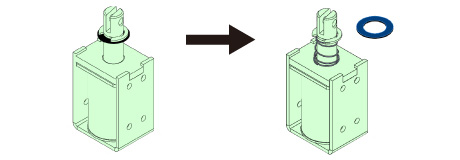

 消音用のワッシャーをはずし、 |

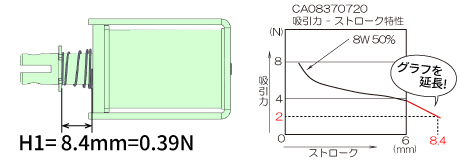

 吸引力計算方法 |

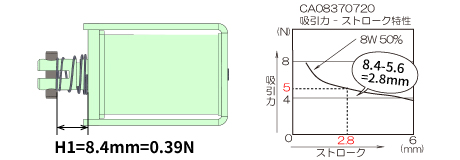

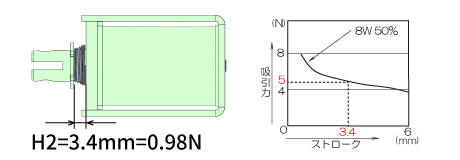

 バネH2荷重: 0.98N ソレノイド吸引力: 5N ⇒バネ装着時吸引力 5N-0.98N=約4N |
バネ取付け方法②「Eリングとワッシャーをはずす」
＜使用製品＞バネ: 20830083 ソレノイド: CA08370720(24V通電率50%)

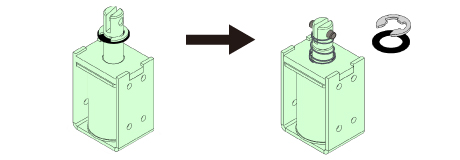

 バネが強すぎてソレノイドが動作しない場合は、Eリングとワッシャーをはずします。 Eリングとワッシャーをはずしピン穴にスプリングピンを通します。 バネ「20830083」をつけます。 |
 Eリングとピン穴の寸法分だけストロークが短くなります。 ※鉄心同士が接触し残留磁気の影響が大きくなるのでご注意ください。 |
|
